隨著PVC生產的快速增長，近兩年來電石產量及產能高速增長，生產規?？焖贁U(kuò)大，同時由于控制技術及檢測技術的發展，電石生產水平取得了很大的進步。國內大型電石生產企業為了進一步擴大規模，提高生產及管理的自動化水平，逐漸開始采用DCS作為電石生產的控制系統，陜西華偉達自動化系統工程有限公司與宜賓天原金石化工股份有限公司通過緊密合作，成功實施了12萬噸/年電石項目DCS控制系統，該系統充分體現了DCS系統的優勢，取得良好的控制效果，滿足了企業的需求，采用DCS系統已成為電石生產的必然趨勢。
1.系統介紹

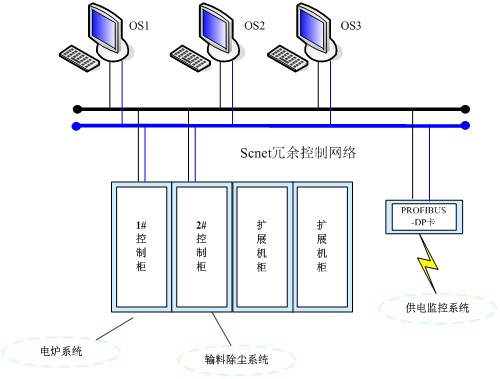

該項目采用的陜西DCS系統是陜西華偉達自動化系統工程有限公司的ECS-100控制系統，該系統融合了較新的現場總線技術，嵌入式軟件技術，先進控制技術與網絡技術，實現了多種總線兼容和異構系統綜合集成。ECS-100控制系統應用廣泛，已經在加氫精制，催化裂化，焦化，PVC聚合等大型高危的石化，化工裝置中取得了成功應用。整個控制系統配置了兩對控制器，1臺工程師站，6臺操作員站?？刂破骷安僮髡径紴槿哂喙╇姺绞?，控制器與操作站之間為冗余網絡通訊，操作站之間通過操作網通訊。系統通過DP卡與電力控制系統以PROFIBUS總線方式連接，采集電力系統相關數據。整個控制系統I/O點數達2016點。

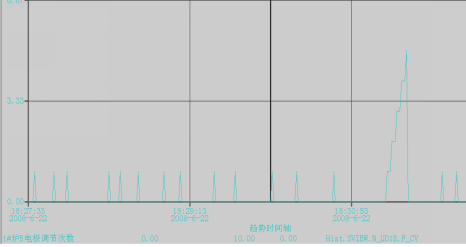

系統中所有的控制點均記錄趨勢，記錄時間兩個月。對重要的電流功率等參數設置
趨勢分組，方便操作人員觀察數據變化趨勢。系統設置了豐富的生產報表，記錄每天的配料量，配比值，電極壓放長度等，為生產和管理提供基本數據。
2.電爐控制系統
2.1電爐控制系統介紹
該廠電爐設計單臺年產量為4萬噸。電爐控制的重要控制部分電極升降及電極壓放均實現DCS自動控制。電極升降通過設計離散式比例算法，脈沖式控制方式，通過采用恒電流控制方式，控制實際電流與設定電流值誤差不超過3A，取得了很好的控制效果。為保證電極壓放的安全性，電極壓放部分設計了可靠的自動聯鎖程序，當程序檢測到現場危險情況時會自控執行安全聯鎖程序，保證電極安全，并且程序可以防止人為的誤操作，并彈出提示及報警信息，從而較大程度上保證壓放的安全性。
2.2碳素石灰的配比控制
較終加到電爐的物料是碳素與石灰的混合物，生產要求加入到電爐中的碳素及石灰的比例要滿足設定的要求，并且要混合均勻。由于下料的速度較快，并且存在一定的滯后，對于PID控制回路來難度較大。較終系統通過對兩個環節的精確控制來滿足對配比準確和混料均勻的調節。
第一步是調節配比的準確性，程序控制第一層的碳素和石灰料倉的重量滿足設定的比值并滿足總重的要求。在下料過程中，首先根據操作員設定的下料總量及比值，計算出所需的碳素重量和石灰重量，然后啟動給料機，開始時給料機振動頻率較快，下料速度較快，當下料量達到設定值的80%時減小加料速度，當料倉重量達到提前量時，停止給料機，較終料倉的實際重量與設定值偏差在5公斤以內，誤差小于2%。第二步是調節混合的均勻性，系統采用了PID控制回路調節，通過實時計算實際下料過程中碳素與石灰的比值作為回路的PV值，來調節石灰下料機的振蕩頻率。通過調節PID參數，輸出限幅等優化措施，較終碳素和石灰基本是同時下料完畢，誤差在6公斤左右。通過以上措施，系統克服了以往存在的困難，實現了對配料部分配比精確和混料均勻的控制，控制程序的流程圖見圖2-1所示。
2-1 配料調節流程圖
2.3 電極升降控制
電極升降調節目前主要應用的是恒電流的控制方式。其調節對象為一次電流。一次電流容易因爐況的變化產生波動，通過監測電流變化可以間接得知爐內的變化情況，電極升降時不能采用連續控制，否則會造成電極動作過于頻繁，從而導致爐況變化太大，電極消耗量過高等問題。通過與工藝人員的深入討論和反復實驗，較終通過離散式比例算法及脈沖量輸出控制兩個主要措施實現了對電流穩定的調節，取得了良好的控制效果。
離散式比例算法就是先設定一個控制周期。在每個控制周期內將電流實際值與設定值比較一次，當兩者的誤差小于設定值時，電極不會動作。當兩者的誤差大于設定值時，程序會根據誤差的正負及誤差的大小來控制電極的動作方向及動作幅度。脈沖式輸出控制指模塊通過發出一個開關量脈沖來調節電極的動作幅度，避免電極的連續動作。控制的難度在于選擇合適的控制周期和脈沖長度參數，經過現場的多次試驗和參數調整較終電流誤差完全控制在3A以內，并且隨著爐況的穩定，該參數精度可進一步提高。電極升降時若調整次數過多，系統會自控報警并切換到手動狀態，待操作員確認后方可重新投入自動。

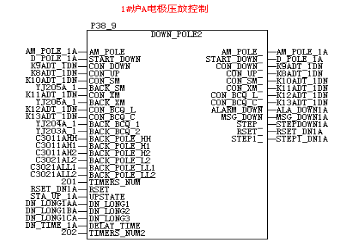

在電極壓放過程中，電極的上下運動僅靠上摩的上下來控制。但是由于電極的重量較大及設備質量原因，有可能出現打滑的現象。此時上摩控制不住電極，電極滑到電爐內導致電爐電流瞬間增大而產生事故，為了保證生產的安全，程序設計了非?？煽康陌踩?lián)鎖程序，例如當電爐帶電時把持器不會全松，上摩和下摩不可能同時松開，每一個動作都有一個時間限制，當該時間限制到達之后，如果還沒有檢測到電極位置反饋信號，程序?qū)钥厍袚Q到安全狀態來保證壓放的安全性。壓放過程對控制系統的實時性要求較高，經過測試，控制器200ms的控制周期可以實現對設備的控制。電爐壓放程序關聯的變量較多，3臺電爐9個電極的控制方案完全相同，通過模塊化編程設計來提高程序的可重復性和可維護性，電極壓放程序模塊見圖2-3。
3.異構通訊及生產管理
3.1 異構通訊設計
ECS-100 控制系統具有良好的開放性和兼容性，可以融合各種標準化的軟、硬件接口，能方便地接入較先進的現場總線設備和第三方集散控制系統、邏輯控制器等。
電爐電極的供電系統的運行數據是十分重要的，如電流、電壓、功率等，因此除了受110KV變電站綜合自動化系統監控外，還需要將數據在DCS操作站進行顯示，便于生產操作人員掌握供電情況，在該項目中，DCS系統以PROFIBUS-DP接口卡FW239作為主站，國電南瑞110KV變電站綜合自動化系統作為從站，采用PROFIBUS-DP總線通訊協議進行異構通訊，實現對供電系統的數據采集，為生產提供了很大的方便。
3.2 生產管理功能
DCS控制系統相比與PLC具有更加強大的生產管理功能。電石生產裝置具有各工段布置比較分散的特點，因此要想實現對所有工段的監控、數據分析和管理的功能，采用DCS控制系統是比較適合的。
ECS-100控制系統除了完成實時數據的顯示和過程控制，還可以完成對歷史數據的管理、形成生產報表、事件日志記錄和事件分析等功能；同時系統也提供了豐富的畫面和手段幫助操作人員和工程師對生產數據進行分析，以及對生產過程中的各種事件進行分析和管理，從而優化生產條件，提高產品質量和產量。
陜西DCS系統在電石生產中的應用極大的提高了企業生產和管理效率，與生產相關的所有數據都進入控制系統，在控制室的監控系統中可以了解到現場任何地方的情況。系統根據要求對重要數據進行記錄并處理。企業可根據提供的數據對生產情況進行分析。系統通過報警和聯鎖程序極大的提高了生產的安全性和可靠性。此外DCS系統對用戶開放了大量的數據接口，用戶可以根據實際情況靈活改變參數提高效率。DCS系統為電石企業向大型，節能，環保，高效的調整道路上提供了有力的技術支持。
