一、概述：

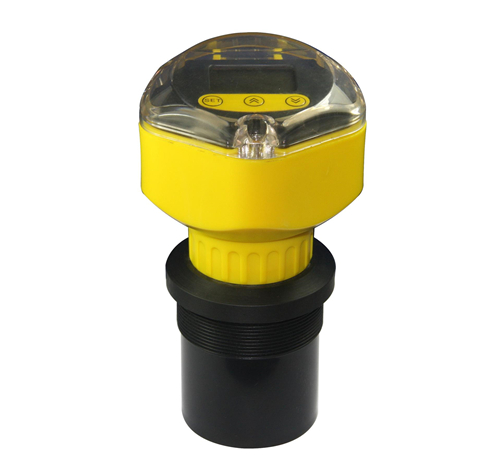

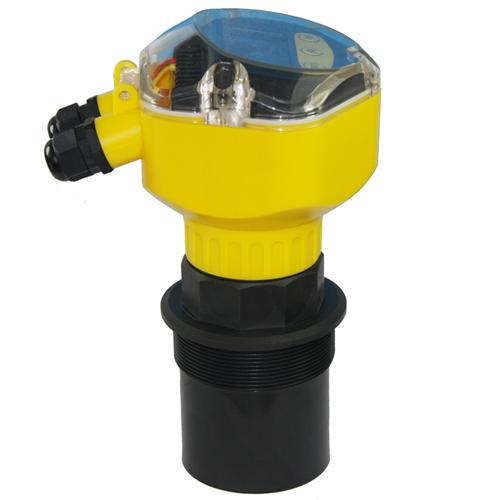

OPEC-2000F分體式智能液(物)儀是一種智能非接觸式液(物)位測量儀表。產品具有發射功率可調整，全量程內增益控制，自動溫度補償?shù)裙δ埽⒉捎锚殑?chuàng)的檢測和計算方法，能識別虛假信號，從而有效去除各種干擾信號。由于采用獨創的檢測和計算方法從根本上提升了該系列產品的測量精度及數據穩定性。產品可廣泛用于各種液體的液位和固體的物位測量，同時也可用于測距使用。

工作原理：

超聲傳感器在微處理器的控制下，發射和接收超聲波，并由超聲波在空氣中的傳播時間t來計算超聲傳感器與被測物之間的距離s，由于聲波在空氣中的傳播速度V是一定的，則根據：s=Vt/2可計算出s，又因為超聲傳感器與容器的底部的距離S是一定的，則被測液(物)位h=S-s。

二、技術參數：

量 程：0—3、5、8、10、15、20、30、40m

精 度：0.25% 、0.5%

分 辨 率：1mm

盲 區：30-100cm

工作溫度：-20～+80℃

信號輸出：4-20mA、RS-485

控 制：四路繼電器實現上、下限報警控制

供電電源：220VAC或24VDC

防護等級：IP67

顯示方式：背光液晶16×2 LCD顯示,可顯示液位、繼電器狀態、信號強度等

防腐類型：采用聚四氟乙烯

三、安裝注意事項：

1、傳感器和較高液(物)位之間的距離應大于肓區(空距等于較高物位+肓區)同時要保證傳感器軸線應垂直于被測液(物)面。

2、盲區及傳感器到測量液(物)較小距離，在這一區間儀表無法正常工作，一般取值(量程<20m)設 30cm～60cm之間，(量程>20m)設60cm～100cm之間。

3、在固定當中必要時可加橡膠墊圈，同時盡可能遠離噪聲源。

4、由于傳感器發射角的存在，在安裝時傳感器與器壁應保持一定的距離L。測量固體料位時傳感器應避開下料口。

5、在測量范圍內不要有容易引起干擾信號的障礙物，如人梯、橫梁、檢修通道等。

6、測量固體物料時，必要時可采用萬相轉換連接器，通過它來調節傳感器的測量角度，使傳感器較大程度地接收回波信號，并找到較佳點，實現對料位的準確測量。

OPEC-2000F5M1AN

解釋：分體式超聲波液位計，量程5米，螺紋連接，4-20mA輸出，220VAC供電，普通型。
