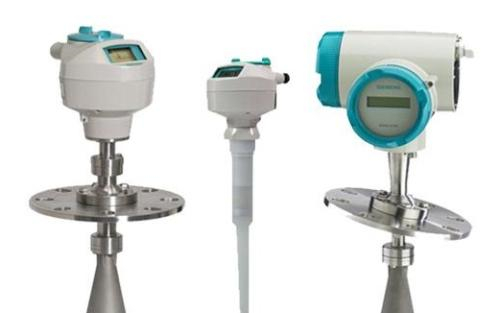

OPEC-EX60系列導波雷達物(液)位計可用于連續測量液體及固體粉料、粒料及液體的物位
纜式探頭：主要用于測量液體及固體料位，較大測量距離35米
桿式探頭：主要用于液體
同軸桿式探頭：用于液體
可向系統提供以下信號接口：HART，4…20Ma;PROFIBUS-PA;基金現場總線
特性及優勢
測量不受下列因素影響：
-液體密度，固體物料的疏松程度
-溫度
-加料時的粉塵
液體表面的泡沫對測量無影響
同軸桿式的探頭測量完全不受罐體及安裝短管的內部結構的影響
探桿和探纜可更換
HART或PROFIBUS-PA通信協議及基金會現場總線協議，標定簡便、通過數字液晶顯示輕松實現現場標定操作，通過軟件PF實現簡單的組態設定和編程
測量范圍
說明：
H----測量范圍
L----空罐距離
B----頂部盲區
E----探頭到罐壁的較小距離
頂部盲區是指物料較高料面與測量參考點之間的較小距離。
底部盲區是指纜繩較底部附近無法精確測量的一段距離。
頂部盲區和底部盲區之間是有效測量距離。
注意：
只有物料處于頂部盲區和底部盲區之間時，才能保證罐內物位的可靠測量。
參數：
工作頻率:100MHZ-1.8GHZ
測量范圍：纜式：0-30m;桿式、雙桿式：0-6m
重復性：±2mm
分辨率：1mm
采樣：回波采樣55 次/s
響應速度：>0.2S(根據具體使用情況而定)
輸出電流信號：4-20mA
精度：<0.1%
通訊接口： HART 通訊協議
過程連接: G11/2A
法蘭DN50，DN80，DN100，DN150
過程壓力: -1-20bar
電源： 電源：24VDC(±10%),紋波電壓：1Vpp
耗電量：max 22.5mA
環境條件： 溫度-40℃～+70℃
外殼防護等級： IP67
防爆等級： EXia II CT6
兩線制接線： 儀表供電和信號輸出共用一根兩芯屏蔽電纜線
電纜入口：2個M20*1.5或1/2NPT(電纜直徑5--9mm)
