原理：

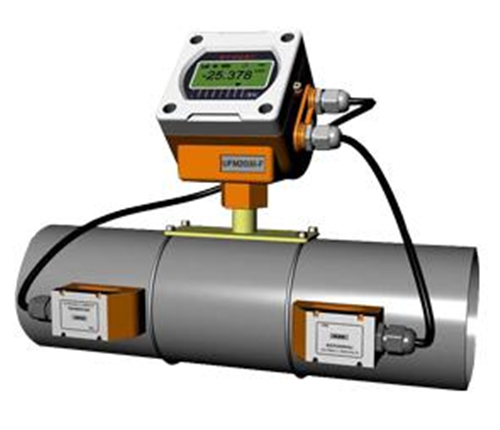

OPEEC超聲波流量計以速度差法為原理，測量圓管內液體流量，流體的流速與超聲波順流和逆流傳播的時間差成正比。此外還可以用相差法、頻差法等。它具有穩定性好，零點漂移小、測量精度高、量程比寬,抗干擾能力強等特點!
特點
測量流速范圍寬(0.01-12m/s)，管徑范圍大(DN15～4000mm),適用于各種管材質。
管道式結構緊湊、堅固、精度高、量程比寬、安裝簡單、壓力損失小、無機械活動部件。
外夾式傳感器、插入式傳感器可不停機安裝維護。
全中文的操作界面，使用更簡單方便。
具有兩路模擬量輸入接口可測量熱量(冷量)、壓力、溫度等參數。
可選單聲道，雙聲道，三聲道型。
防非操作人員誤動的密碼鎖保護。
技術參數： 插入式超聲波流量計管段式超聲波流量計外夾式超聲波流量計
管徑范圍DN80-4000DN20-2000DN20-4000
流速范圍(m/s)0.01～12
準確度(%)單聲道雙聲道三聲道單聲道雙聲道三聲道1.5
110.510.50.5
測量介質飲用水、河水、海水、地下水、冷卻水、高溫水、污水、潤滑油、柴油、燃油、化工液體、其他均質流體
管道材質金屬(如碳鋼、鑄鐵、不銹鋼、鋁等)非金屬材質(如PVC,有機玻璃等)
管襯材質玻璃鋼、沙漿、橡膠等
信號輸出1、4-20mA：阻抗小于800Ω，光電隔離，準確度0.1%。
2、累計脈沖輸出：光電隔離，無源開路輸出，傳輸距離小于500m。
3、RS-485:光電隔離，波特率可選擇，傳輸距離大于1.6Km.
4、打印機：RS-232串口模式。打印機為選配件。
5、M-BUS.
鍵 盤2×8漢字鍵盤
顯示器2×10漢字顯示或英文顯示
測量功能顯示瞬時流量、瞬時流速、正累計流量、負累計流量、凈累計流量、累計運行時間、瞬時供熱量、累計共熱量、斷電時間等。
數據存貯可存貯前720小時，前365天，前36個月和前十年的測量數據，包括瞬時流量、累計流量、斷電時間等。
環境溫度轉換器：-10～45℃(特殊環境請說明)
傳感器：-40～+60℃(常溫型)
-40～+160℃(高溫型)
傳感器材質不銹鋼和陶瓷不銹鋼和普通碳鋼常溫型為尼龍 高溫型為合金鋁
傳感器承壓能力管內部分壓力小于4.5MPaDN20～700mm小于2.5MPa與管道內壓力無關 建議不浸水工作
DN800～2000mm小于1.6MPa
傳感器防護等級IP68
轉換器防護等級壁掛式轉換器：IP65 盤裝式轉換器：IP52 一體式轉換器：IP67
防爆等級EXdⅡBT6
傳感器電纜長度< 500m< 500m< 300m
傳感器電纜型號專用電纜SEYV-75-2(直徑7mm)，越短越好，減少干擾，也可以加長到300m若長要加粗電纜
工作電源AC220V, DC12～36V 0.8A (可選)
轉換器外形尺寸 壁掛式：213×185×107mm 盤裝式：160×80×250mm 一體式：185×140×100mm
傳感器外形尺寸220×?20(桿部)×?50(連接部)mm見管段傳感器數據表60×40×35mm
轉換器重量壁掛式：1.2Kg 盤裝式：0.8Kg 一體式：1.4Kg
傳感器重量0.7Kg/支見管段傳感器數據表0.2Kg/支
熱量測量功能測量供熱量、熱損耗、入口溫度、出口溫度
應用：
自來水、河水、海水、冷卻水、化工液體、潤滑油飲用水
柴油、燃油
化工液體
傳感器及安裝示意圖：
1 按測量的管徑分為:
標準型：適用管徑DN50～4000mm
微型：適用管徑DN20～40mm
2 按被測介質溫度分為:
常溫型：適用溫度-30℃～+60℃
高溫型：適用溫度-30℃～+160℃
