一、項目實施依據
根據2015年4月16日阿盟安監局組織專家對制鈉分公司進行現場隱患排查及安全標準化檢查下達的整改意見中制鈉二廠液氯儲罐（8臺）進/出口未設置自控聯鎖緊急切斷設施不符合安監總管三[2014]68號文件需整改，特制定此方案。
二、情況說明
安監局要求在液氯儲罐液位達到高位時能夠有報警提示，在液位達到高高位時能夠自動切斷進口閥門。低位時能夠報警提示、超低溫位時能夠停止輸送。根據以上要求需要在8個液氯儲罐進口安裝電動閥門，控制加入到原有氯泵安全聯鎖系統內?，F(xiàn)制鈉二廠共8個液氯儲罐，每個液氯儲罐較大儲存32噸液氯，進口壓力在0.15—0.31MP之間，溫度為-6℃，閥門設計壓力25公斤，進口為80的管道，由于現場儲罐進口空間有限，沒有安裝電動閥的空間，需要對8個儲罐的進口管道進行改造。
三、 項目實施內容
1、進口管道改造安裝自動切斷閥。（具體見圖紙）
（1）、將DE下液管、E下液管、D下液管上的短節割短后整體往高抬30CM，AB下液管全部更換，并整體向高提與DE橫管平行，在下液集合管與計量槽之間加裝DN80的緊急切斷閥。（管道改造部分不包含在本協議內）
2、線路鋪設（整流操作室至計量槽區，除計量槽區內新鋪設一段玻璃鋼橋架外，其余電纜放入原有廠區電纜橋架內，）

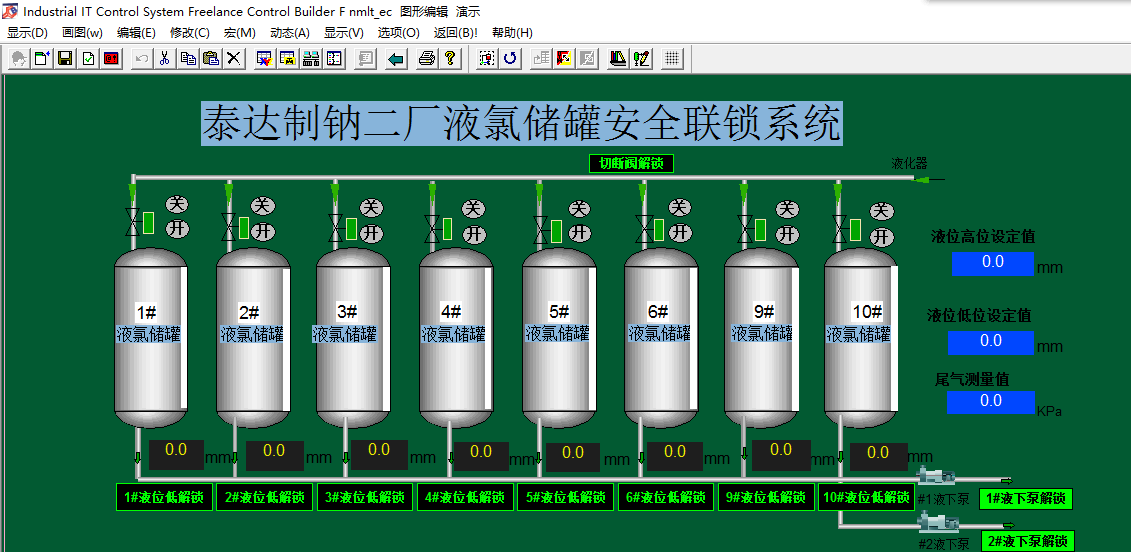

3、在液氯操作室增加一臺遠程I/0控制站。將液氯儲罐液位信號分出一路引入遠程I/0控制站。遠程I/0控制站與整流操作室內的氯泵安全聯鎖控制柜通訊。4、修改原有氯泵聯鎖系統組態軟件，將儲罐進口閥安全聯鎖程序加入到氯泵安全聯鎖系統內。
8、邏輯控制關系
（1）當儲罐液位達到高位時，報警并提示。
（2）當儲罐液位達到超高位時，進口自動閥關閉同時停止輸入泵。
（3）當儲罐液位達到低位時，報警并提示。
（4）當儲罐液位達到超低液位時，停止輸出泵。
四、技術要求
1、自動閥選用電動控制，閥門采用碳鋼、閥芯襯四氟、球閥、閥門不需要有調節功能，要求閥門關斷時間小于10秒
2、電動閥為垂直安裝。
3、罐區內所有設備要求選用防爆型，抗腐蝕。
4、電氣部分材料清單
