設計思想。水廠自動化控制系統由控制單元對生產工藝過程進行實時運行工況的控制，包括監控實時生產數據、設備實時運行工控、設備故障、設備保護等，通過中央控制系統的液晶顯示屏展示，方便操作人員對生產全過程的控制和管理。

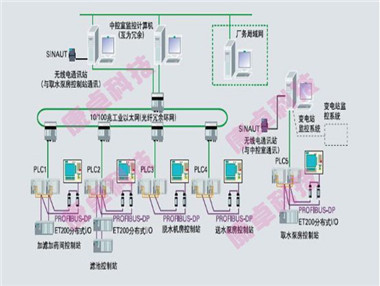

系統的結構。按水廠的工藝流程將系統構成分為四層控制結構，第一層是信息化管理層，位于中心機房，由智能化控制中心系統、中央數據庫、水廠生產執行系統組成;第二層是管理控制層，由工程師站、中控室操作員站、監控站、工業光纖環網組成;第三層是控制網絡層，由進水流量調度子系統、加藥控制子系統、泵房監控總系統、配電監測子系統的的PLC及現場人機界面組成;第四層是設備層，包括現場總線、各類現場設備、儀表等組成。

.自動控制系統的功能。

①數據采集和控制功能：各控制系統的子系統完成現場生產數據的采集、分析和處理，實時傳送至中央控制系統，中央控制系統根據數據的解析結果對PLC設計指令實現工藝的控制，實現操作員的遠程控制并根據參數的變動進行在線修改;

②信息處理功能：中央控制系統設計工藝流程動態圖及變配電系統實時圖，將工藝流程節點的數據實時傳輸和存儲，實現歷史數據及趨勢曲線、故障等顯示，生成生產管理報表及圖表。

③通信功能：現場總線技術的應用實現了水廠全部系統的實時通信，并通過以太網技術與外網連接，實現多系統的雙向通訊。

④自我診斷報警功能、智能故障分析處理功能及故障預測規避功能等。
